Jagame tööriistade jooniseid.

Käärid on (Y).

ehita ise endale english wheel http://www.roddingroundtable.com/tech/articles/12ewheel.html
kahjuks pole küll näinud kuidas see aparaat töötab. Kui väikse raadiusega kumerusi sellega teha annab?

panen siia ka oma tõstuki joonise, kui ma niikuinii selle juba valmis joonistasin.

http://web.zone.ee/veikkopeikko/veikkopeikko_mototostuk.pdf

Selline isevalmistatud plekipainutuspingi joonis jäi ette kuldsest börsist.

agent007 kirjutas:

Sai ka siis selline vigur valmis meisterdatud (katsetan veel).

Igatahes täiustuseks lisan, et kindlasti on sinna veel veepüüdurit ka vahele vaja, nimelt tükib liiv kompressorist tuleva kondensvee tagajärieli kergelt niiskeks minema ja siis on pealejooks ebaühtlane.

Düüsiks kasutasin süüteküünla keraamilist osa (peale kotitäie liiva pritsimist polnud sellel mingeid kulumisjälgi). Saed küünla ümberringi lahti ja võtad keraamilise osa eraldi välja. Elektroodi eraldamine keraamika seest on juba paras keberniit.

Mina kasutasin düüsideks pihustiotsi, vene sulavkaitsmete keraamikat ning põhimõtteliselt kõike ettejuhtuvat!

http://www.jalopyjournal.com/forum/showthread.php?t=235784&showall=1 siit teemast leiab hulgim igast isetehtud tööriistu, äkki keegi saab ideid!

Hüdropress

Koostisosad:

*Vanametall ~8kg

*Hüdrauliline tungraud 30T 648EEK LINK

*Natuke punast värvi

Valmistamine:

Keevitad raami kokku, värvid ära, paned tungraua vahele ja ongi valmis


Mõned pildid ka:



PILT

PILT

PILT



See raam läheb ruttu kõveraks 30 tonni toorest jõudu ikka.

Plaanis on muretseda paksu seinalist materjali ja sellest teha vähe universiaalsem painutus rullikute ja muu mudruga press.

Omal oli tarvis ja tegin selle tarbeks google's soramistööd ning leidsin sellise asja. Joonised PDFina saab alla laadida
!!SIIT!!

Vot väga head joonsed. Läheb ka neid kohekohe vaja. Tänud jagamise eest!

Do-it-yourself punktkeevitus: http://hackaday.com/2009/06/23/how-to-build-your-own-spot-welder/
ja ka elektroodkeevitus,: http://www.dansworkshop.com/electricity-and-electronics/homebuilt-arc-welder.htm
http://aaawelder.com/70amp.html
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Kas kellelgi pilte pole kuidas MTZ80 -le sahk kõhu alla on pandud? Oleksin väga huvitatud kuna hetkel seedin mõtteid enda omale ka ühe buldoozeri teha.

kellelgi mõnda joonist/juttu/pilte koos jutuga sepaääsi kohta pole, mõni äge link äkki? ........Hakkas kergelt huvitama.

SANDER kirjutas:

kellelgi mõnda joonist/juttu/pilte koos jutuga sepaääsi kohta pole, mõni äge link äkki? ........Hakkas kergelt huvitama.

http://elvag.edu.ee/vanawww/oppematerjalid/sepatoo.doc
Ehk on abiks, korra sirvisin, sügavuti ei uurinud.

SANDER kirjutas:

kellelgi mõnda joonist/juttu/pilte koos jutuga sepaääsi kohta pole, mõni äge link äkki? ........Hakkas kergelt huvitama.

Ääse kodus suisa kaks. Üks vana käsituulega ja teine kaasaegsem. Momendil kola taga peidus, nii et piltidega läheb natuke aega kui neid tarvis peaks minema.

vanamadu kirjutas:

SANDER kirjutas:

kellelgi mõnda joonist/juttu/pilte koos jutuga sepaääsi kohta pole, mõni äge link äkki? ........Hakkas kergelt huvitama.

Ääse kodus suisa kaks. Üks vana käsituulega ja teine kaasaegsem. Momendil kola taga peidus, nii et piltidega läheb natuke aega kui neid tarvis peaks minema.

Ootan minagi huviga. Pilte tehes viska meetripuu ka kõrvale.

Frame jig plans, päris põhjaliku raamiehitus pingi joonised. Juhul kui keegi tahab endale ise enda valitud mootorile raami ümber ehitada http://www.crimescenechoppers.com/system/user_upload/path/13/jig.pdf

SANDER kirjutas:

Frame jig plans, päris põhjaliku raamiehitus pingi joonised. Juhul kui keegi tahab endale ise enda valitud mootorile raami ümber ehitada http://www.crimescenechoppers.com/system/user_upload/path/13/jig.pdf

sama asi on olemas umbes 4 postitust ees pool

Simpson kirjutas:

SANDER kirjutas:

Frame jig plans, päris põhjaliku raamiehitus pingi joonised. Juhul kui keegi tahab endale ise enda valitud mootorile raami ümber ehitada http://www.crimescenechoppers.com/system/user_upload/path/13/jig.pdf

sama asi on olemas umbes 4 postitust ees pool

mybad sattusin sellest hetkega vist liiga tuhinasse. Palju ei jäänd puudu et oleks juba kohe materjali järgi läinud.

Lihtsamateks painutusteks:

Möödunud aastal (siis oli veel 2010) veetsime erinevate seltsimeestega aega VKHK keevituslaboris ning seal hakkas silma metallimeeste tehtud lehtmetalli rullimiseks mõeldud pink.

Kui mingi idee ligi tuleb, siis ravi selle vastu on idee teostus. Tegin siis teraapiat.

Metal-meeste kootud püss oli muidugi tummine ja matsakas ning oleks ilmelt meie õppetooli juhataja painutamiselegi vastu pidanud. Oma pingi valmistamisel, nagu muude asjadegagi, pidin silmitsi seisma materjalivalikuga. Või siis kuidas öelda... selle puudumisega. Sai kasutatud olemasolevat ning juurde lisatud vähesel määral emotsiooni.

Ja tuli välja see raip selline:


Kaks alumist rulli on traigikäru ehitusel üle jäänud pooltelgede jupid. Oleks ka kolmas olnud... Ülemine rull on suvaline ümarlatt.


Mingite laagritega polnud võimalust ja ruumi laiutama hakata. Niplid külge ja lubrikant sisse. Ja ta kärab.


Ülemist rulli on võimalik kallutada. Ideeliselt võiks olla võimalik koonuselist toru rullida. Pole veel proovinud, seega pikematesse vaielustesse ma sellel kohal laskuma ei kipu. Küll aga tavalist silindrit on lust valmis vändata.

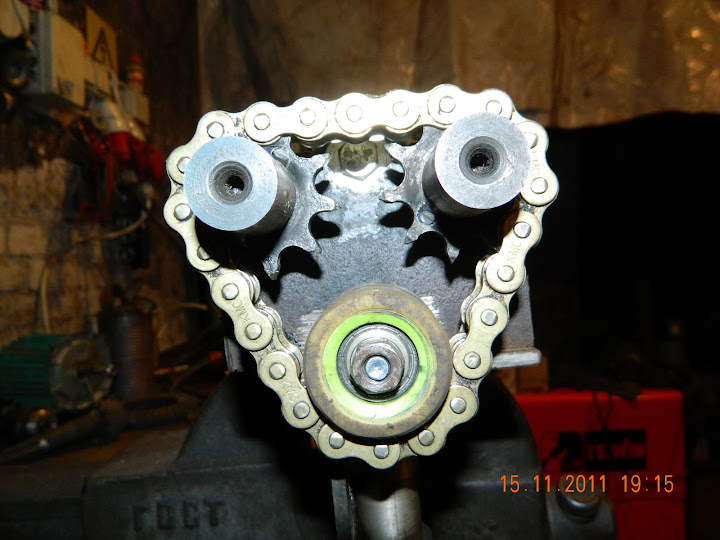

Kaks alumist rulli, mis veavad, on omavahel ühendatud ülalnähtava ketiga. See on veel osake mu kõikvõimsa musta roti ihust. Hammakad sai jälle kättejuhtuvast latist tehtud.


Hammakatepoolsesse otsa jätsin võimaluse karkassi lahti võtta. Muidugi on need seal võllide peale kinni punktitud ja segavad. Aga mis siis. Ka insenerid eksivad...

Endale mõtlesin ka teha. Aga tahaks 800mm laia. Rullide materjaliks võiks sobida ehk miskine ZIL pooltelg. Küllaltki karm materjal. Teiseks ideeks võiks olla toru mis on valubetooni täis valatud.

Plaanin ka sellist vigurit tegema hakata. Tugevuse kohapealt on betoon hää mõte.

Sai veel üks tööriist endale tehtud. Ei ole küll jooniseid, aga snitti saab ikka keegi võtta, kui vaja. Näeb välja kole, aga teeb oma tööd väga hästi. Pange tähele üliohutut käivituslülitit.




Lõige tuleb üllatavalt sirge ja küllaltki täisnurkne - täpsus sõltub siis sellest, kui täpne ise olla seda asja ehitades. Treimise jaoks on ideaalne toorikuid lõigata. Lõikab ka 100+ mm läbimõõduga täismaterjali, kui seda aeg-ajalt pitskruvi vahel edasi keerata. Lõikesügavus oli vist 60-70mm.

Masin tundub aus. Mis läbimõõdyga kettaid kasutad?
Endale tegin ka kunagi sarnase eluka. 2kw mootor ja 500mm läbimõõduga ketas. Lõiketee laius tuli umbes 5mm. Sihuke robustne masin aga jah lõikas enamvähem. Vahel tahtis jahutust ka saada, sest tõmbas materjali liiga kuumaks. Nüüd jäi seisma sest sai ostetud mehaaniline saag. Nö. lintsae eelkäija -lehtsaag.
